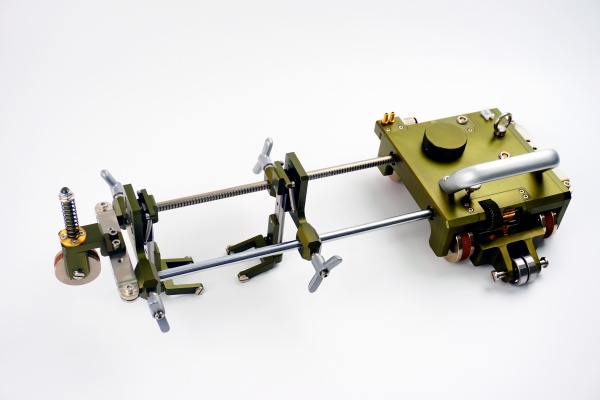

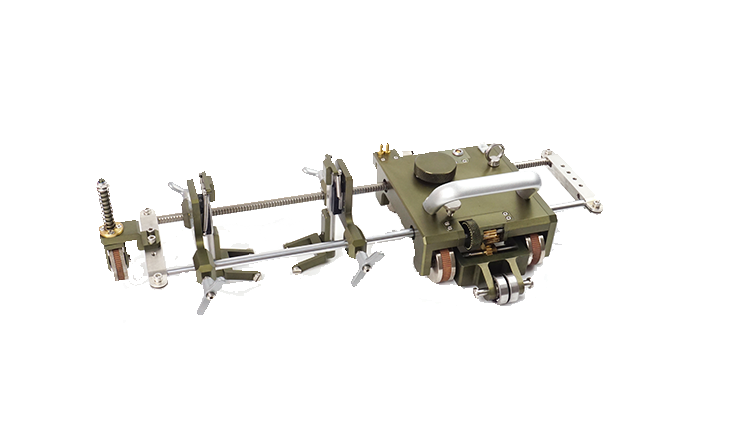

HS-04  双轴链条式扫查器

产品特点

灵活的机械结构使其可以根据工件尺寸，通过增减链节快速且便捷地适应不同的管道直径；

链节采用快速拆装理念设计，真正意义上的一扣即用，一锁即检；

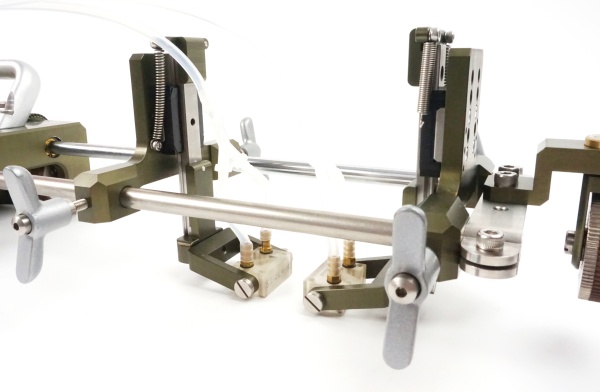

可以安装PA、TOFD等多种探头，支持多种超声检测类型，最大能够安装1对探头进行检测；

通过旋转X/Y轴控制旋钮或滚轮，每档推进1mm，实现缺陷的毫米级精确定位；

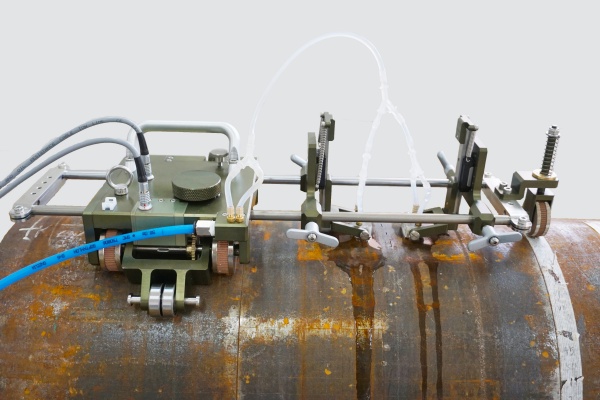

专门为需要双轴扫查的工况量身定做，支持单轴和双轴检测方式，可以有力的辅助超声工作者完成管道环焊缝、平板焊缝及棒材的检测工作；

产品配置

灵活的链条结构：链条和锁紧机构可以快捷灵活的适应168-508mm间的任意管径；

二维编码：配备5V微型高精度X、Y轴双编码器，可以同时进行二维编码记录，完成C扫描；

探头兼容：支持PA或TOFD探头；

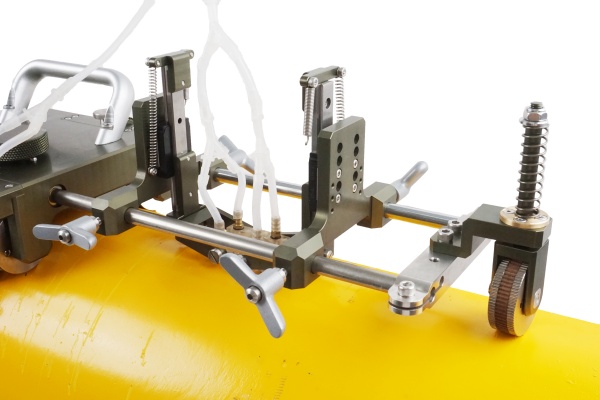

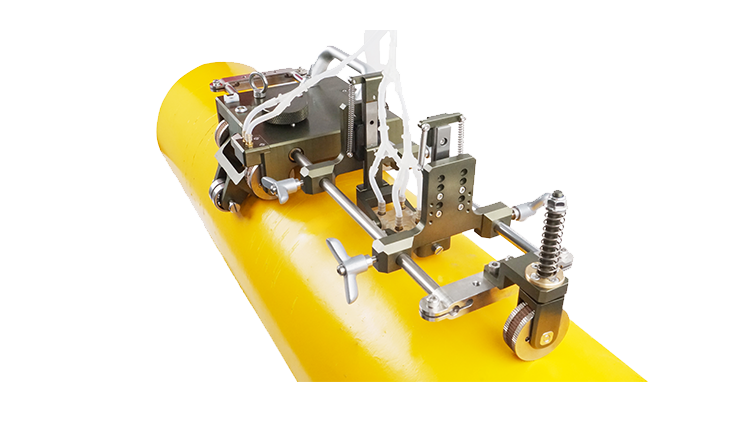

加载臂：HS-07的加载臂能够自由伸缩臂长，以适应工件表面的变化，并保证探头的耦合状态；

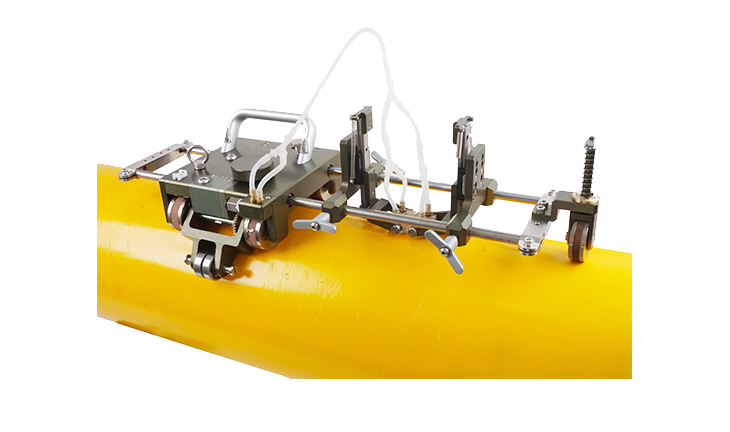

强力磁性轮：HS-07配备有五个强力磁性轮 ，有效防止意外脱落，为检测作业提供可靠的安全保障；

标准配置灵活搭配：标准产品12英寸最大可兼容至Φ304mm管径工件，20英寸最大可兼容至Φ508mm管径工件（如有更大管径工件检测需求，可加购链节，通过增加链节适配更大管径，最大可至Φ2038mm)。

规格参数

适应管径范围: Φ168mm-Φ508mm

编码器: 22.64 step/mm

适应壁厚: ≤122mm

双轴编码器线缆长度: 3m

检测工件材质: 铁质材料及非铁质材料

单节链条尺寸：148mm x66mm x32mm

单节链条重量：0.22KG
